الحقل المغناطيسي الأرضي – درس فيزياء ثانية ثانوي

نعتبر الأرض مغناطيسا كبيرا، قطبه الجنوبي المغناطيسي قريب من القطب الشمالي الجغرافي، لذلك يتجه القطب الشمالي للبوصلة نحو الشمال تقريبا.

الحقل المغناطيسي الأرضي

زاوية الانحراف d

لا تتجه الإبرة المغناطيسية الأفقية تماما نحو الشمال الجغرافي: المستوى الشاقولي الذي يحوي محورها يسمى مستوى الزوال المغناطيسي، و الزاوية بينه و بين مستوى الزوال الجغرافي تدعى زاوية الانحراف d.

زاوية الميل i

إذا تركنا إبرة مغناطيسية تدور بحرية حول محور أفقي عمودي على مستوى الزوال المغناطيسي فسوف نلاحظ أنها تميل عن الأفق بزاوية i تدعى زاوية الميل. في الجزائر يتجه قطبها الشمالي نحو الأسفل.

مركبات الحقل المغناطيسي الأرضي

مركبتا الحقل المغناطيسي الأرضي

يقع شعاع الحقل المغناطيسي الأرضي B⃗\vec{B} في مستوى الزوال المغناطيسي، و نحلله إلى مركبتين:

  • مركبة أفقية B⃗H\vec{B}_H تتجه نحو الشمال المغناطيسي، و هي التي تقيسها البوصلة الأفقية.
  • مركبة شاقولية B⃗V\vec{B}_V تتجه نحو الأسفل في الجزائر.

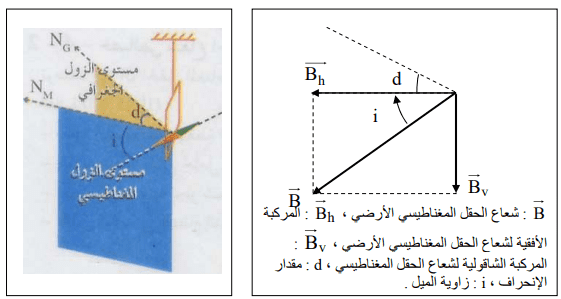

شعاع الحقل المغناطيسي الأرضي و مركبتاه الأفقية و الشاقولية و زاوية الميل

B⃗=B⃗H+B⃗V\vec{B}=\vec{B}_H+\vec{B}_V BH=Bcos⁡iB_H=B\cos i BV=Bsin⁡iB_V=B\sin i tan⁡i=BVBH\tan i=\frac{B_V}{B_H} B=BH2+BV2B=\sqrt{B_H^2+B_V^2} B: شدة الحقل المغناطيسي الأرضي بالتيسلا (T)

BHB_H : شدة المركبة الأفقية بالتيسلا (T)

BVB_V : شدة المركبة الشاقولية بالتيسلا (T)

i: زاوية الميل بالدرجة (°)

شدة الحقل المغناطيسي الأرضي من رتبة 10−5 T10^{-5}\,T ، و تتغير هي و الزاويتان d و i من مكان لآخر على سطح الأرض.
